Der Ventilator ist nicht zu klein. Er wurde nach dem falschen Wert gewählt.
Die meisten Anlagen werden nach Raumgröße bestellt und nach Luftmenge beworben. Was im Betrieb tatsächlich ankommt, entscheidet ein dritter Wert, den kaum jemand rechnet: der Druckverlust. Ein Aktivkohlefilter, zehn Meter Rohr und drei Bögen kosten mehr Leistung, als die meisten Datenblätter vermuten lassen.
Eine Ventilatorbox ist ein Radial-Ventilator in einem gekapselten Gehäuse, stufenlos über EC-Technik regelbar. Die Baureihe reicht von 280 bis 18.000 m³/h bei Anschlussdurchmessern von 125 bis 500 mm. Ausgewählt wird sie nach zwei Werten: der benötigten Luftmenge und dem Druckverlust der gesamten Strecke — Filter, Rohrlänge, Bögen, Schalldämpfer. Die SilentBox ist dieselbe Technik in gedämmter Ausführung.

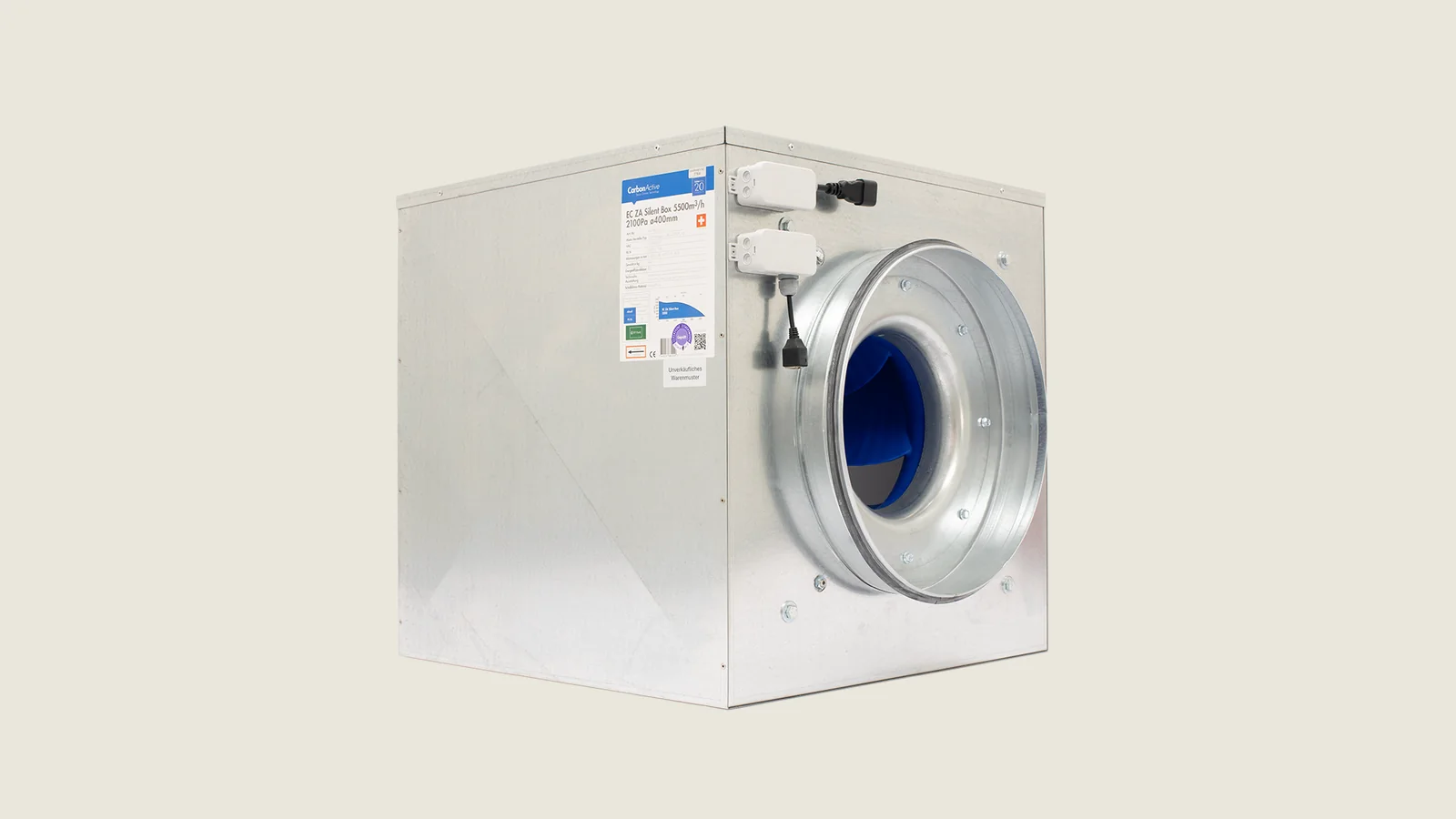

EC ZA 5500 m³/h · 2100 Pa · Anschluss ø400 mm — eine Baugröße aus der Reihe
Welche Ventilatorgröße brauche ich? Zwei Werte, nicht die Quadratmeter.
Die Raumgröße ist ein Zwischenschritt, kein Auslegungswert. Gerechnet wird mit der Luftmenge und dem Widerstand, den die Anlage dem Ventilator entgegensetzt.
Luftmenge
Wie viel Luft der Raum je Stunde braucht — aus Raumvolumen und Luftwechselrate, bei Anbauräumen zusätzlich aus der Wärme- und Feuchtelast der Beleuchtung. Das ist die Zahl, die auf jedem Datenblatt steht.
Druckverlust
Was die Strecke dem Ventilator abverlangt: Aktivkohlefilter, Vorfilter, Rohrlänge, jeder Bogen, jeder Schalldämpfer, jede Klappe. Das ist die Zahl, die fehlt — und die darüber entscheidet, ob die Luftmenge im Betrieb ankommt.
Das Kennfeld statt der Kopfzahl
Ein Ventilator liefert 5.500 m³/h nicht immer, sondern bei einem bestimmten Gegendruck. Steigt der Druck, fällt die Menge. Wer nur die Kopfzahl vergleicht, vergleicht Bestwerte unter Bedingungen, die in keiner Anlage herrschen.
Reserve ist kein Ersatz
Eine Nummer größer zu wählen wirkt sicher, kostet aber dauerhaft Strom und Geräusch, wenn das Gerät deshalb permanent abgeregelt läuft. Richtig ausgelegt ist besser als großzügig gekauft.
Von 280 bis 18.000 m³/h. Anschluss 125 bis 500 mm.
Die Reihe deckt vom einzelnen Anbauraum bis zur mehrräumigen Anlage ab. Alle Baugrößen arbeiten mit stufenloser EC-Drehzahlregelung und lassen sich in bestehende wie neue Lüftungssysteme einbinden.
| Luftmenge | 280 bis 18.000 m³/h über die Baureihe |
|---|---|
| Anschluss | ø125 bis ø500 mm |
| Regelung | EC-Technik, stufenlos — ansteuerbar über die Anlagensteuerung |
| Bauform | Radial-Ventilator im gekapselten Gehäuse, abgesetzt montierbar |
| Ausführungen | PowerBox · SilentBox (gedämmt, gleiche Leistungsdaten) |
| Belegte Baugröße | EC ZA 5500 m³/h · 2100 Pa · ø400 mm |
Welche Baugröße zu Ihrer Anlage passt, ergibt sich aus den beiden Werten oben. Sagen Sie uns Luftmenge und Filterstrecke — wir rechnen das Kennfeld dagegen.
PowerBox oder SilentBox? Dieselbe Technik, eine Dämmung Unterschied.
Beide Ausführungen tragen denselben Ventilator und dieselben Leistungsdaten. Die SilentBox hat zusätzlich ein gedämmtes Gehäuse. Die Entscheidung fällt nicht über die Technik, sondern über den Aufstellort: Steht der Ventilator im Technikraum hinter einer geschlossenen Tür, reicht die PowerBox. Sitzt er in Hörweite von Arbeitsplätzen, im selben Raum wie die Pflanzen oder nah an der Grundstücksgrenze, ist die Dämmung kein Komfort, sondern die Voraussetzung dafür, dass die Anlage im Alltag läuft statt gedrosselt zu werden.
Wir verkaufen keine Box aus dem Regal. Wir legen die Strecke aus.
Der Ventilator ist ein Bauteil in einer Kette. Wir rechnen die Kette: Volumenstrom je Raum, Druckverlust über Filter und Kanäle, Kanalquerschnitte, Schalldämpfung und die Anbindung an die Steuerung. Danach steht fest, welche Baugröße passt — und ob gedämmt oder nicht.
Wie sich Volumenstrom und Kanalquerschnitt zueinander verhalten, können Sie vorab selbst durchrechnen: im Luft-Rechner. Ob Ihre Zuluft zur Abluftmenge passt, zeigt der Unterdruck-Rechner. Warum der Filter dabei der größte Einzelwiderstand ist, steht unter Aktivkohlefilter richtig wählen.
Was uns dazu am häufigsten gefragt wird.
01Welche Ventilatorgröße brauche ich?
Zwei Werte entscheiden, nicht die Raumgröße: die Luftmenge, die der Raum braucht, und der Druckverlust, den die Anlage dem Ventilator entgegensetzt — Aktivkohlefilter, Vorfilter, Rohrlänge, Bogen, Schalldämpfer. Ein Ventilator, der auf dem Papier passt, liefert im Betrieb deutlich weniger, wenn der Druckverlust nicht mitgerechnet wurde.
02Was ist der Unterschied zwischen PowerBox und SilentBox?
Dieselbe Technik in zwei Ausführungen. Die SilentBox ist die gedämmte Variante: gleicher Ventilator, gleiche Leistungsdaten, zusätzliche Gedämmung des Gehäuses. Sie ist die Wahl, wenn der Ventilator in Hörweite von Arbeitsplätzen oder Nachbarn sitzt.
03Was bringt die EC-Regelung?
Die Drehzahl lässt sich stufenlos regeln, statt den Ventilator voll laufen zu lassen und die Luft über eine Klappe abzudrosseln. Das spart Strom, senkt das Geräusch und erlaubt es, die Anlage über die Steuerung auf das tatsächliche Bedürfnis zu fahren — etwa Nachtabsenkung oder unterschiedliche Phasen im Zyklus.
04Brauche ich eine Box oder reicht ein Rohrventilator?
Ein Rohrventilator sitzt in der Leitung und gibt sein Geräusch an den Raum ab. Die Box kapselt den Ventilator, lässt sich abgesetzt montieren und nimmt höhere Druckverluste auf. Bei kurzen Wegen ohne schwere Filterstrecke reicht oft ein Rohrventilator; sobald Aktivkohle im Spiel ist, wird es eng.
Sagen Sie uns die Strecke. Wir sagen Ihnen die Baugröße.
Für eine belastbare Auslegung brauchen wir vier Angaben: Raumvolumen oder gewünschte Luftmenge, die geplante Filterstrecke, die ungefähre Rohrlänge mit Anzahl der Bögen, und wo der Ventilator stehen soll. Mehr nicht — den Rest rechnen wir.
Antwort in der Regel am nächsten Werktag · ohne Verpflichtung
